标题: 分享我给模型架骨骼、粗暴蒙皮的过程。 [打印本页]

作者: 琉小璃和琥小珀 时间: 2015-3-28 10:32
标题: 分享我给模型架骨骼、粗暴蒙皮的过程。
本帖最后由琉小璃和琥小珀于 2015-3-30 12:34 编辑

之前推荐了视频教程（推荐几个学习3D MAX的网站给大家，涉及蒙皮、灯光。），建议大家先听听专业的老师怎么讲的。毕竟我是自己摸索的，很多地方做的不见的对，也不懂简单的方法。贴这篇的出发点，在于有同学说看视频不好理解，我就把我平时做的步骤贴出来，或许对某些同学有帮助。

截模型的方法就略过了，现在从截好原始模型开始，以鸡哥为例。

作者: 草莓味包子 时间: 2015-3-28 10:46

打卡

作者: 琉小璃和琥小珀 时间: 2015-3-28 10:49
回复 2# 草莓味包子

你的用户组是神马？

作者: 時雨 时间: 2015-3-28 10:53
回复 2# 草莓味包子

你跟番茄酱包子是神马关系

作者: 呆萌萌萌萌 时间: 2015-3-28 10:55
感觉是技术贴，码住

作者: 琉小璃和琥小珀 时间: 2015-3-28 10:57
本帖最后由琉小璃和琥小珀于 2015-3-28 11:34 编辑

想了想我还是从导入文件之后开始截图吧

导入文件之后，看到界面里四个框框都充满了东西。

随便选择哪一个视图都可以，我习惯用右上角前视图，所以，点击右上角前视图随便哪个位置，然后点整个界面右下角的图标：“最大化视口切换”

点了之后，整个界面会被前视图充满，这样有利于我们删除不需要的东西。鼠标左键拖动不放松，选中不需要的东西，选中的物体会变白色线框，按下键盘Delete键，删除。

如果按下F3，可以切换线框和有贴图的界面。

作者: pddylzsl 时间: 2015-3-28 10:57
马住先花痴一个（¯﹃¯）玑哥的原始模型比游戏里顺眼

作者: 琉小璃和琥小珀 时间: 2015-3-28 11:07
本帖最后由琉小璃和琥小珀于 2015-3-28 11:34 编辑

删除明显没用的东西之后，会发现能看到的东西越来越小了，怎么把视图变大呢？

点击整个界面右下角“最大化显示”

哇晒！果然看得清了！继续删啊删啊删...直到，一枚，不对是两枚帅哥出现在眼前。为什么是两枚呢？因为我截模型的时候用的是男号，所以青花男也出现了。截的又是原始模型，基本上所有的人物模型都会重叠在一起（也有例外）。这时候就需要睁大眼睛，胆大心细地删除没用的了。

我喜欢换一个工具“选择并移动”，在界面左上角

选中想要删除的，然后鼠标左键不放松，向一个方向移动，就可以辨别是不是删错了

这是青花男的头发，所以果断Delete。又开始新一轮的删啊删啊删，记得切换F3，不要删错了，于是鸡哥出现了

作者: 琉小璃和琥小珀 时间: 2015-3-28 11:13
本帖最后由琉小璃和琥小珀于 2015-3-28 11:35 编辑

我觉得删的差不多了，点击左上角工具：“按名称选择”，选择一个名称，点确定

选中的物体，在视图里会以白色线框显示。当然，前提是按了F3切换到了线框

随后，看界面右侧，出现了新的东西。

红框里面，是这个物体的名字，为了方便以后的操作，我们给每一个物体都起一个新名字。

就这样每一个都换一个合适的名字，突然奇怪的东西又出现了

(⊙o⊙)…，青花男的头发...刚才没有删干净，所以现在继续删除。
于是，鸡哥干干净净地在等我啦！

作者: 琉小璃和琥小珀 时间: 2015-3-28 11:30
本帖最后由琉小璃和琥小珀于 2015-3-28 11:36 编辑

最后一点操作，选中所有物品，点击界面左上角“组——成组”，弹出对话框，给组起一个名字。这样所有物体变成了一个集合。

点击右下角“最大化视口切换”

会发现，鸡哥的模型特别小，这样不利于后续操作，有时候小到什么都看不到。没关系，点击界面左上角的“选择并均匀缩放”

稍稍旋转视图角度，等到出现一个完整三角形的时候，鼠标左键不放松，拖动三角形，放大模型

放大到自己觉得差不多的时候，点击左上角工具“旋转并移动”，修改界面最下面的坐标系的值，X Y Z 都为0

在前视图中往上拖动模型，让鸡哥的脚与X轴重合，类似站在地上的感觉，而不是一般身体在地上，一般身体埋在土里...

最后，在检查下，为什么我用的前视图，鸡哥却给了我一个潇洒的背影？

选中模型，右键点击左上角工具“选择并旋转”，在出现的对话框里，Z轴出入 180

这样，鸡哥就正面朝着我了。

作者: 琉小璃和琥小珀 时间: 2015-3-28 11:33
在界面右下角，有一个工具“所有视图最大化显示”，

点击之后，可以看到四个视图窗口，都最大化的显示了模型。

这才是开胃菜，正餐在后面

作者: 香格里拉-醉月 时间: 2015-3-28 11:33
感觉大学学的都丢下了。
改天有时间再拿起来玩玩。唉。惭愧

作者: 俞挽青。 时间: 2015-3-28 12:05
快继续更，

作者: 琉小璃和琥小珀 时间: 2015-3-28 12:28
其实，架骨骼，特别简单！！！

点击界面左边的系统，点击Biped

在视图中，从鸡哥脚底往上拖动，拖一个差不多高度的骨架。

点“运动”按钮，改骨骼名字，点击小人一样的按钮“形体模式”。名字可以改为“鸡哥质心”。

修改骨骼参数，想什么脊椎链接3个，手指5个，手指链接3个之类的，这些视模型情况改。不知道几个的，摸摸自己的骨头。。。

作者: 琉小璃和琥小珀 时间: 2015-3-28 12:49
改完之后，将“选择过滤器”切换到“骨骼”，这样选择就只能选骨骼了。

然后用移动工具，把骨骼和模型对齐，首先要对齐大腿根，其他的可以慢慢调。

然后是脊椎的骨头——左肩膀——左边手臂——左边手指，这样的顺序，先调整一侧。怎么调呢？用移动、旋转工具，变换各个角度视图，慢慢调.......

耐心点，要与模型重合。可以多看看人体解剖图和骨骼位置图。

作者: 琉小璃和琥小珀 时间: 2015-3-28 12:59
本帖最后由琉小璃和琥小珀于 2015-3-28 13:05 编辑

做完一侧之后，双击肩膀的骨骼，就可以从肩膀到手指全部选中，然后点击界面右侧的“复制、粘贴”下面——“创建集合”——“复制姿态”——“向对面粘贴姿态”。这样右边就自动跟左边一样了，不用再重复操作了。

总之，就是重复这样拉拉扯扯，旋转放大缩小，复制粘贴的操作，骨骼就架好了

作者: 琉小璃和琥小珀 时间: 2015-3-28 13:10

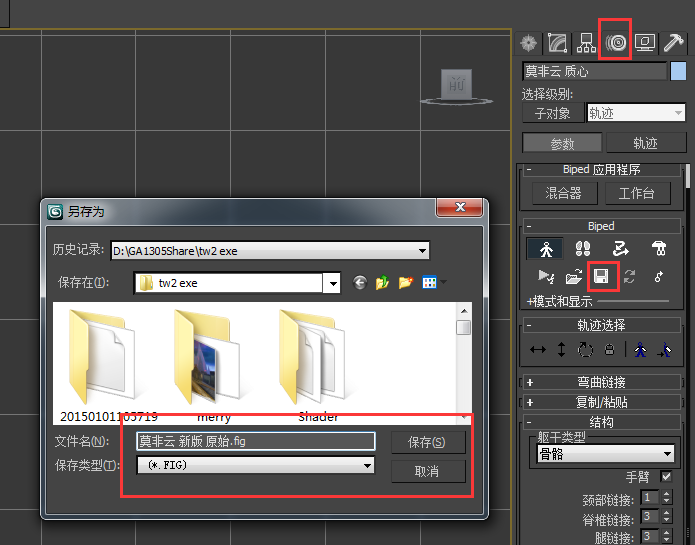

架好骨骼之后，一定要保存一个fig文件。如图所示：点击鸡哥质心，点击界面左侧的保存文件，选择自己的保存路径。这样可以还原初始姿势。

作者: 俞挽青。 时间: 2015-3-28 17:03
手指好难啊怎么都弄不好

[attach]4472314[/attach]

作者: 琉小璃和琥小珀 时间: 2015-3-28 18:40
回复 18# 浥雨清寒

手指的确是最难的地方，因为手指头特别小，而且离得很近。我都是放大特别特别大，调一点就换个角度看合不合适。要有耐心哈~

作者: 小嗳玥 时间: 2015-3-28 21:07
最讨厌就是手指！技术贴马住

作者: 琉小璃和琥小珀 时间: 2015-3-28 21:10
接着，开始蒙皮。因为鸡哥正忙着，就拿莫老师的模型举例
这个莫老师已经架好了骨骼，粗粗的看一下，没什么大问题，袍子、披风什么的，我还不会蒙皮，所以只好先略过了 - -！

名字也都改好了，养成这个习惯挺好的，有时候会把几个模型放在一起，如果没有名字，就不知道是谁的手谁的脚啦

也保存了FIG文件，我真是个好孩子。

作者: 琉小璃和琥小珀 时间: 2015-3-28 21:14

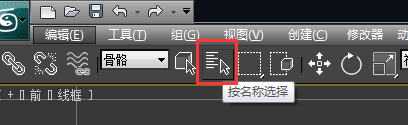

准备工作做好以后，开始干活了，选中模型，可以通过界面左上角的按钮“按名称选择”来选。

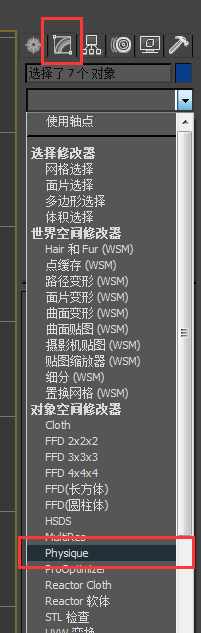

依次点击右侧“修改”——“修改器列表”——“physique”

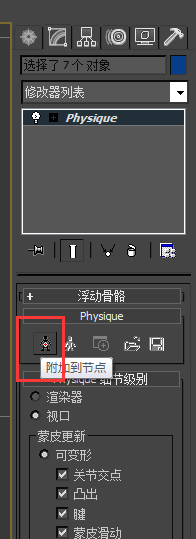

接着，“附加到节点”

左上角“按名称选择”，或者快捷键H

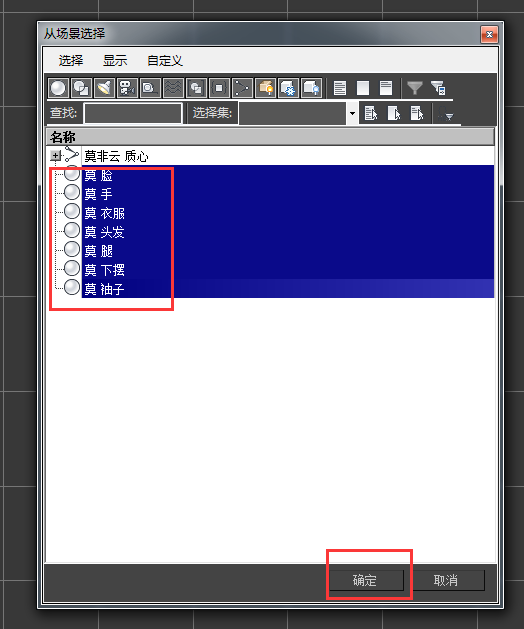

在出现的对话框中选择，你要把这些物品，附加到哪组骨骼上。

作者: 决战喵星人 时间: 2015-3-28 21:15
这么复杂，我突然好崇拜你们！

作者: 琉小璃和琥小珀 时间: 2015-3-28 21:34

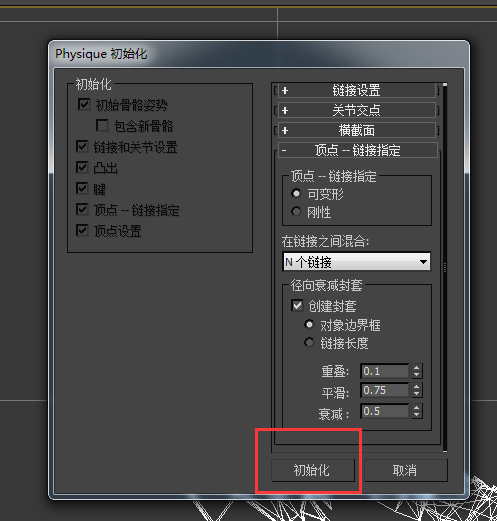

在弹出的对话框中，不用修改，点“初始化”。不要问我这步骤什么意思，我也不懂啊。。。。

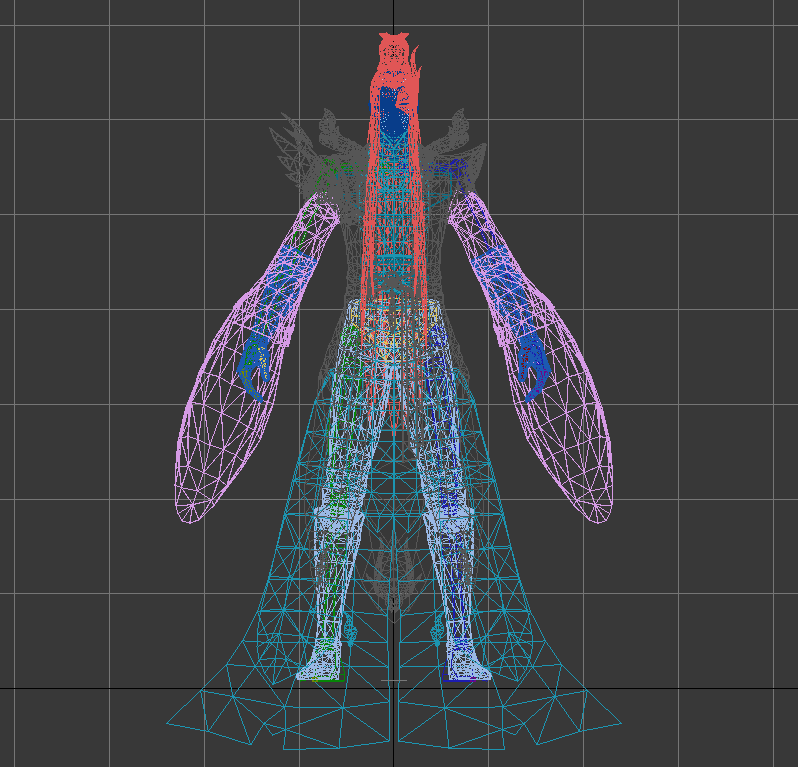

这时候，可以看到原来的人物身上，出现了黄色的线。这就说明做对了，如果没有黄色的线，那重新看看哪里错了吧。

现在开始把模型绑在骨骼上，我也不知道术语这一步骤叫什么。。反正我是这么做的：以手为例

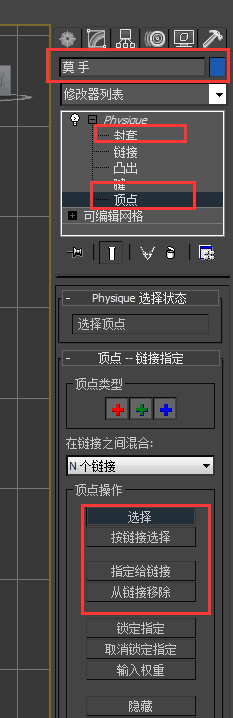

红框里的是比较常用到的。我简单粗暴的直接用顶点蒙皮。。。

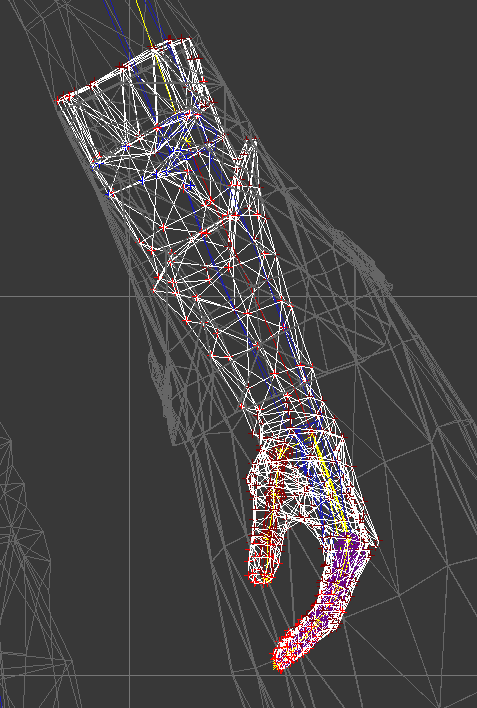

步骤：先点击“顶点”——“选择”——在视图界面，选中所有的点，或者快捷键Ctrl+A，观察这些点的颜色。
红色代表已经有骨骼控制它了，深红色代表至少有两个骨骼控制它，蓝色代表没有骨骼控制，我们需要找到蓝色的点，然后指定给一个链接。

尤其是手指的部分，如果刚开始架骨骼的时候，架的不精细的话，现在就会看到很多蓝色的点。
一个个选中蓝色的点，点击右边的“指定到链接”，再点击视图中，你想让它受哪个骨头控制，就点哪里的黄线。

作者: 琉小璃和琥小珀 时间: 2015-3-28 21:38
本帖最后由琉小璃和琥小珀于 2015-3-28 21:44 编辑

依次绑定，就不截图了，总之，所有的物体都轮一遍之后。。。

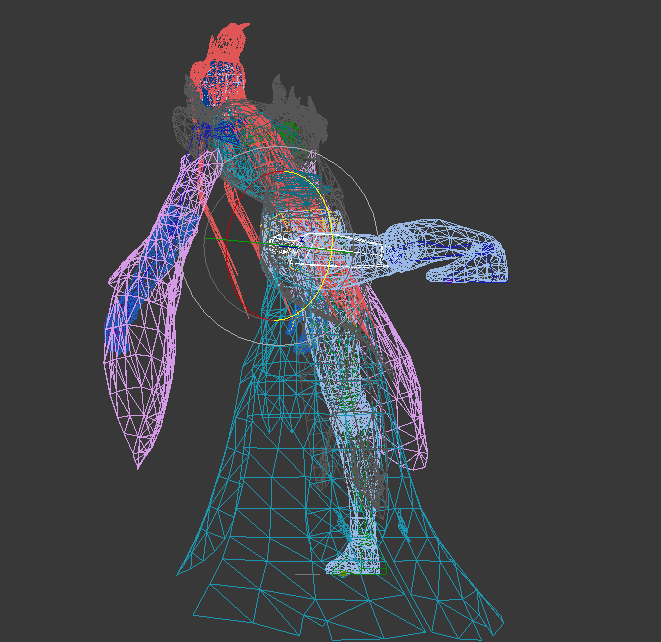

选中骨骼，上下左右拖动看看效果

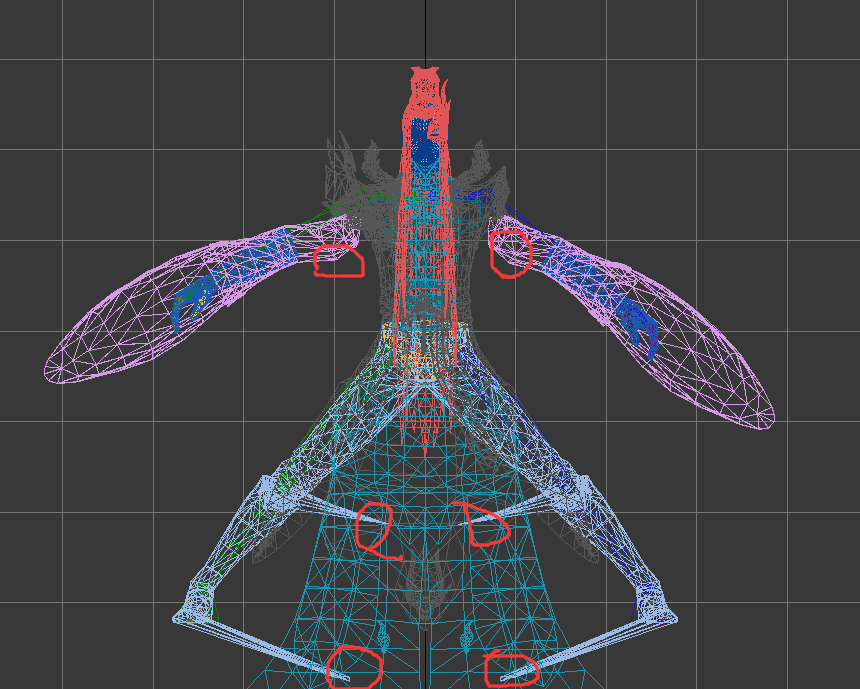

可以看到，红圈里面的部分，没有随着骨骼的移动而移动，所以，现在，又要找到这些点，给它指定链接。即重复上一步骤，不过这次只要选择有问题的点就可以了。

像这样上下左右随便扭扭看看，确定没问题了

还记得我们刚开始，保存过FIG文件不？现在可以用上了！！

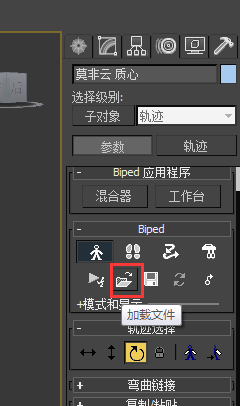

点击“质心”，在右侧的界面，点击“加载文件”

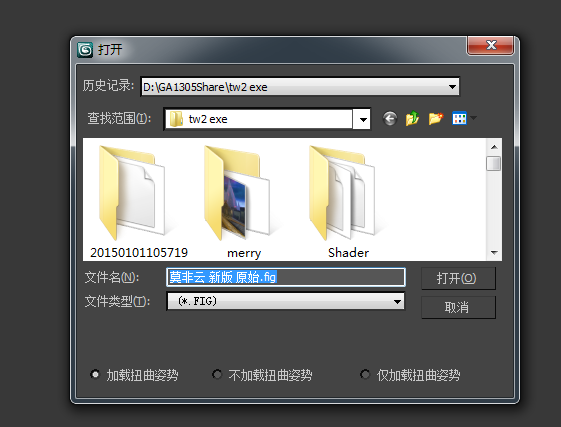

选中刚才保存过的FIG文件

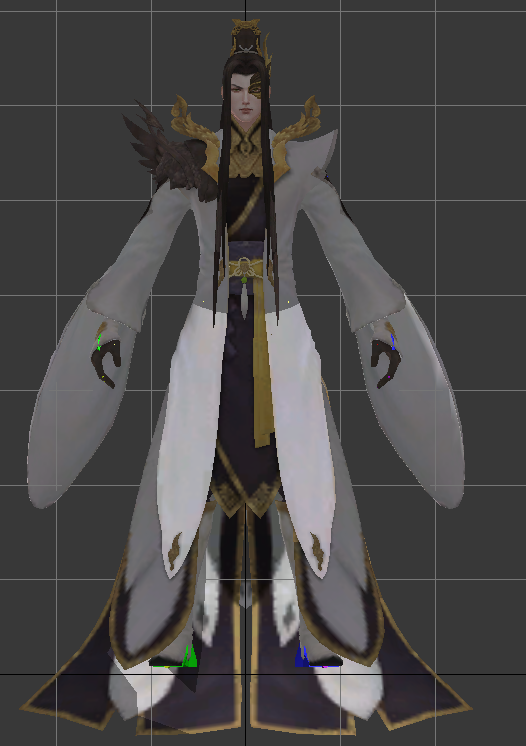

莫老师又正常啦！

作者: 琉小璃和琥小珀 时间: 2015-3-28 21:47

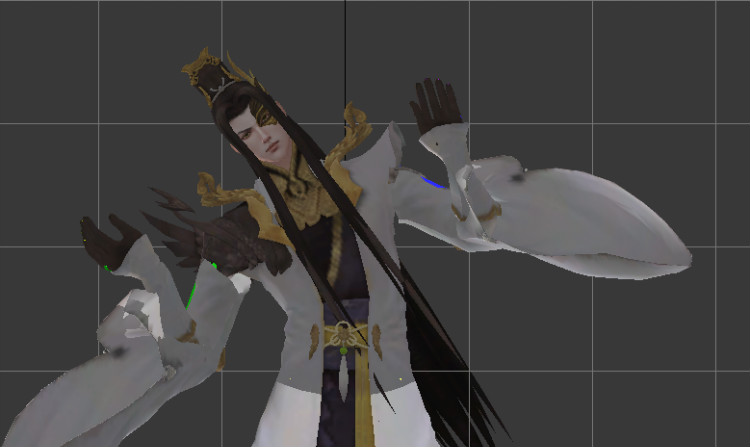

现在可以随便摆弄骨骼，开始狂欢啦！

作者: 俞挽青。 时间: 2015-3-29 09:15
提示: 该帖被管理员或版主屏蔽

作者: 琉小璃和琥小珀 时间: 2015-3-29 10:17
回复 27# 浥雨清寒

保存的时候要点质心，右边才会出现保存的界面。黄色的是筋啊，学习了~

作者: 俞挽青。 时间: 2015-3-29 13:18
晚上回来再试试

作者: pddylzsl 时间: 2015-3-29 20:37
笑喷~~~~~~~~~~

作者: 如果陌路 时间: 2015-3-30 18:27

感谢大大分享，很详细，学习啦

作者: 青弦醉 时间: 2015-3-30 22:26

好东西要马住

作者: 驱蚊花露水 时间: 2015-4-2 15:57

好东西！！！必须收藏。。

作者: 尐灬沫児 时间: 2015-4-2 16:36
路过一水

顺便秀一发签名

就是这么自信

作者: 俞挽青。 时间: 2015-4-6 17:54
保存不了质心啊怎么办- -

作者: 琉小璃和琥小珀 时间: 2015-4-6 19:34
回复 35# 浥雨清寒

你的步骤是怎样的？

作者: 俞挽青。 时间: 2015-4-6 19:52
回复 36# 琉小璃和琥小珀

架好骨头后保存fig没反应

作者: 琉小璃和琥小珀 时间: 2015-4-6 20:18
回复 37# 浥雨清寒

详细步骤呢？先点哪里再点哪里，这样我才知道你怎么操作的啊，还是说要加不正语音支持？

作者: 俞挽青。 时间: 2015-4-6 22:30
回复 38# 琉小璃和琥小珀

架好骨骼之后，一定要保存一个fig文件。如图所示：点击鸡哥质心，点击界面左侧的保存文件，选择自己的保存路 ...
琉小璃和琥小珀发表于 2015-3-28 13:10

就是到这步点了保存没反应但是跳过这步后面也能继续蒙皮

作者: 俞挽青。 时间: 2015-4-6 22:35
求加不正

作者: ye_linchuan 时间: 2015-4-7 01:48
好高端。。。膜拜下。。。

作者: 轩辕宝宝 时间: 2015-4-8 01:43
提示: 该帖被管理员或版主屏蔽

作者: 琉小璃和琥小珀 时间: 2015-4-8 09:18
本帖最后由琉小璃和琥小珀于 2015-4-8 09:22 编辑

回复 42# 轩辕宝宝

辣么晚才睡好么。。。。

“选择过滤器”切换到骨骼，这一步骤的意思是，以后的选择只会选择骨骼，而不会选中人物模型。同理，选择过滤器还可以只选灯光、摄影机等。
如果要切换贴图和线框显示，要按F3。按理说按下就会切换呀，似乎你说你的没有变化？是不是和其他程序的热键冲突了？
切换以后是半透明灰色模型，不大懂是什么意思啊0.0？

架骨骼是会崩溃的，所以要交代好后事......

骨骼在人物外面的话，除了用移动、旋转工具让骨骼和模型重合之外，也要看看是不是骨骼太“胖”了，(⊙o⊙)…额，就是说，天下里面的人不是什么九头身、细胳膊细腿么，试试用缩放工具让骨骼“瘦”一点。

作者: 轩辕宝宝 时间: 2015-4-8 10:01
回复 43# 琉小璃和琥小珀

上网翻了翻教程，貌似是有快捷键来设置，晚上回家再慢慢研究( )
昨天架骨骼太凌乱咧，做出来的魔性画风自己都不忍直视_(:з)∠)_最后一看还老晚了，简直作大死_(:з)∠)_

作者: 御冥偃月 时间: 2015-4-8 10:16

好崇拜你们会做这玩意的

作者: 琉小璃和琥小珀 时间: 2015-4-8 10:34
回复 44# 轩辕宝宝

有时候一弄就停不下来，最后还弄的乱七八糟

作者: 琉小璃和琥小珀 时间: 2015-4-8 10:35
回复 45# 御冥偃月

我们也不大会的，互相学习~

作者: 倚竹听落茗丶 时间: 2015-4-8 11:49
打卡学习下

作者: 暮雨?青夜 时间: 2015-4-8 20:38
提示: 作者被禁止或删除内容自动屏蔽

作者: 世间无限丹青手 时间: 2015-4-8 21:26
原来是这样做的。

作者: 轩辕宝宝 时间: 2015-4-9 00:48
提示: 该帖被管理员或版主屏蔽

作者: 琉小璃和琥小珀 时间: 2015-4-9 09:05
提示: 该帖被管理员或版主屏蔽

作者: 琉小璃和琥小珀 时间: 2015-4-9 09:06
回复 49# 暮雨?青夜

你怎么又溜到这里来了....

作者: 轩辕宝宝 时间: 2015-4-9 11:34
提示: 该帖被管理员或版主屏蔽

作者: zhu_ 时间: 2015-4-21 16:56
提示: 作者被禁止或删除内容自动屏蔽

作者: 乄璟狸 时间: 2015-5-16 18:50
本帖最后由乄生如夏花丶于 2015-5-16 19:09 编辑

点了Biped拉不出骨骼

如果重新打开不导入模型可以拉，但是放入模型就是拉不出骨骼

作者: 匪阳露未晞 时间: 2015-5-16 21:29
回复 56# 乄生如夏花丶

先拉一个骨骼出来，再拉biped就阔以了，然后删掉没用的骨骼，不要问我为什么，我也不造，总之酱紫阔以解决问题。

作者: 乄璟狸 时间: 2015-5-16 23:04
回复 57# 匪阳露未晞

{:8_527:}微博有个妹子给我说点开右边小锤子左边的图标显示，然后把骨骼什么什么那个选项勾掉就好了，亲测有效

作者: 粉萌萌 时间: 2015-5-18 00:06
高冷的羊，请眼熟我

作者: molili 时间: 2015-5-18 00:43

马克一个学习学习

作者: 寺年 时间: 2015-7-7 09:58
好贴，要收藏起来，早晚攻克3D签

作者: 流年往返 时间: 2015-7-8 21:01
回复 26# 琉小璃和琥小珀

看到骨骼了，有办法让模型把骨骼完全覆盖吗？

作者: 丷狐说霸道 时间: 2015-7-22 17:04
技术贴！虽然看不懂还是顶一个

学习一下！

作者: 有缘还会再见 时间: 2015-7-24 02:23

作者: 给老子跪下 时间: 2015-7-31 12:23
本帖最后由给老子跪下于 2015-8-5 12:43 编辑

学习了，碰到几个问题也自己解决了，现在唯一的问题就是绑定得不太好，一扭头头发都掉了=_=骨骼调太细了又不符合人体构造，太粗了吧又会跑到模型外面，好惊悚，不知道怎么才能两全其美

作者: 精彩极了。 时间: 2015-9-7 17:37
教程好赞好细心。。。待我回家试试

作者: 精彩极了。 时间: 2015-9-7 17:41
恩还有是先绑骨再换材质什么的么
